Non si può propriamente definire una bomba da fucile.
Più precisamente si può dire che il suo lanciatore è derivato da un fucile a spillo modello 1870 con canna e struttura rinforzata e montato su di un basamento brandeggiabile.
Adottata nel 1915 mà gia nel 1916 era stata radiata
![](images/pagine-da-3952005-manuale-descrittivo-lanciabombe-da-trincea-1916-3_pagina_1.png)

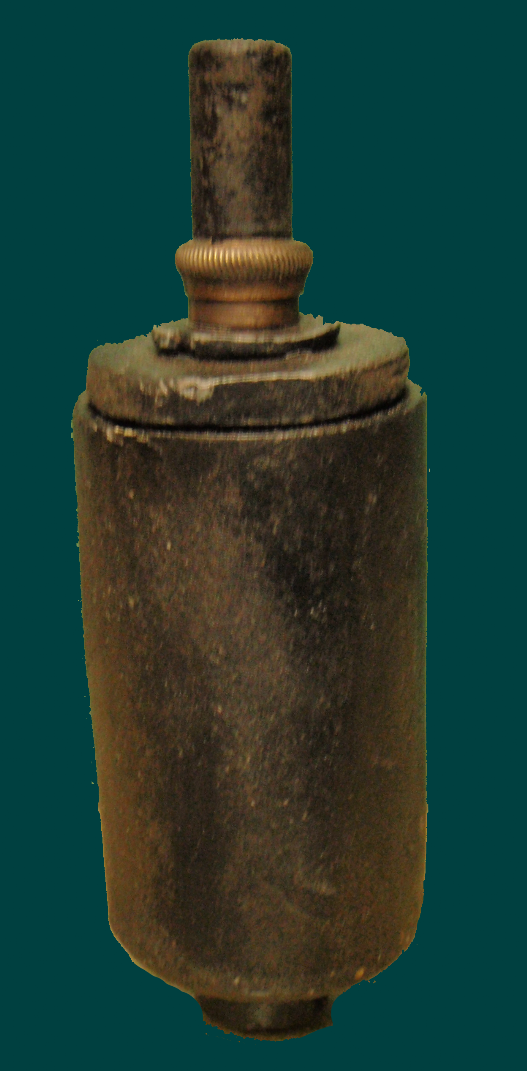

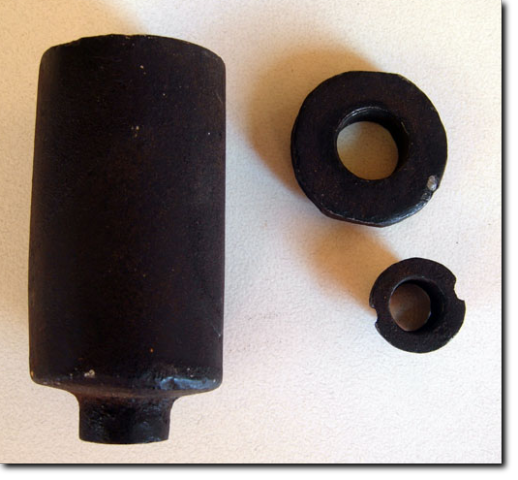

La bomba di forma cilindrica era munita di una asta in legno con un rinforzo metallico al vertice, che si inseriva nella canna del lanciatore.
![](images/carcano-verde.png)
![](images/carcano-smontata.png)
Due i modelli:
Esplosivo in ghisa

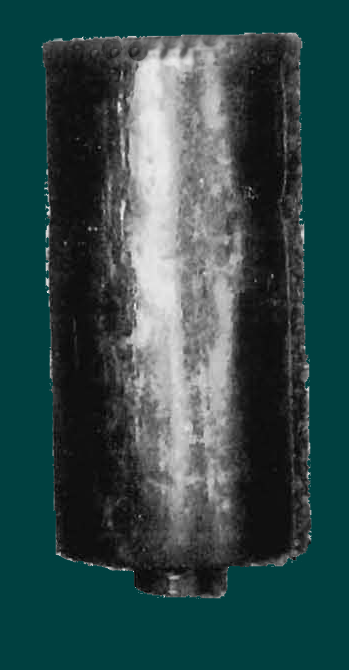

Incendiario in lamiera e di maggiori dimensioni
In entrambi i casi il meccanismo di detonazione era innescato da una spola da artiglieria mod. 85/99 come nella bomba torretta o da una variante della 79/99 a carica rinforzata chiamata "spoletta carcano"

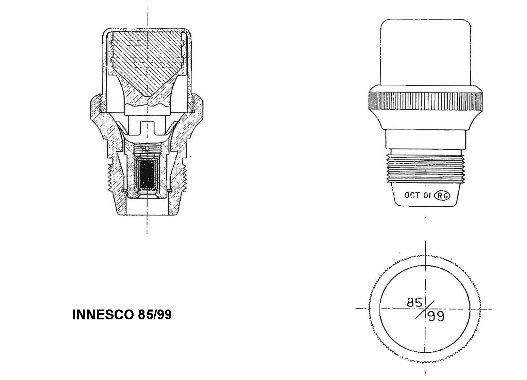

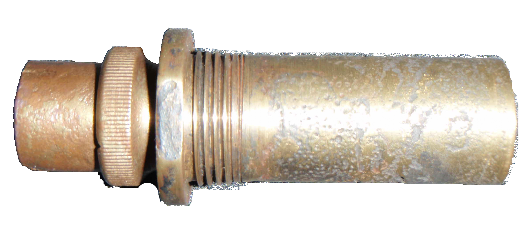

Spoletta 85/99
![](images/85-99-innesco_1.png)
![](images/innesco-85-99_1.png)
Spoletta Carcano
![](images/carcano--innesco.png)

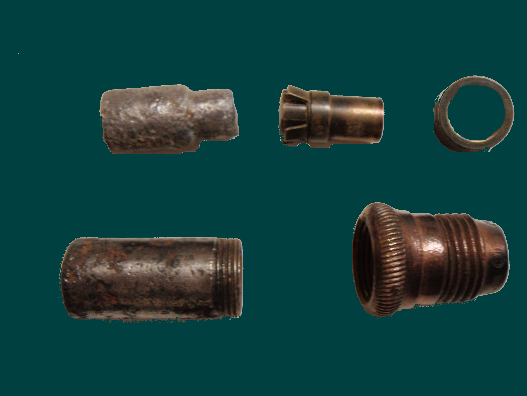

Spola Carcano smontata
![](images/interno-spola-carcano.png)
Materiale |
Dimensioni |
Peso |
Carica |
Corpo in ghisa |
diametro 50 mm |
Circa 800 gr |
Balistite |
![](images/carcano-incendiaria.png)
![](images/carcano-incendiara-pozzetto.png)

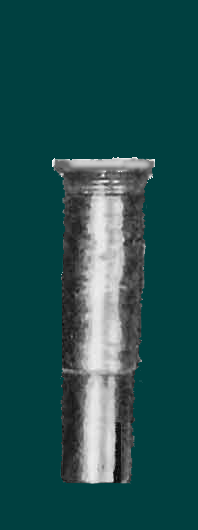

Nel modello incendiario il pozzetto portaspola era stagno per impedire al fosforo di venire a contatto con l' ossigeno dell' aria ed incendiarsi
