Mine dopo 1945 > Antipersonale

Costruita dalla Valsella, poi nel 1979 il progetto è stato ceduto al Sudafrica e dal 1995 la Valsella ha cessato la produzione di mine.

La Valmara è una mina antiuomo di tipo saltante, molto simile alla "S mine" tedesca.
Costituitra da un corpo esterno cilindrico da interrare e da una testa sporgente semisferica sulla quale sono posizionate le aste d' inciampo e l' asta centrale ha un foro per legarvi un filo d' inciampo.

L' urto delle aste o la trazione di un filo  provocherà l' esplosione di una prima carica che lancera in alto la mina, un cavo di acciaio sul fondo entrera in trazione a 45 cm di altezza e farà detonare la carica all' interno della mina che provocherà l' esplosione con il lancio di una rosata  di un migliaio di cubetti di acciaio.
Un secondo detonatore all' interno della mina là farà esplodere in caso di mal funzionamento del principale.
Il raggio di azione è di circa 25 metri.


Pesa circa 3600 grammi e contiene circa 500 grammi di esplosivo "tipo B"

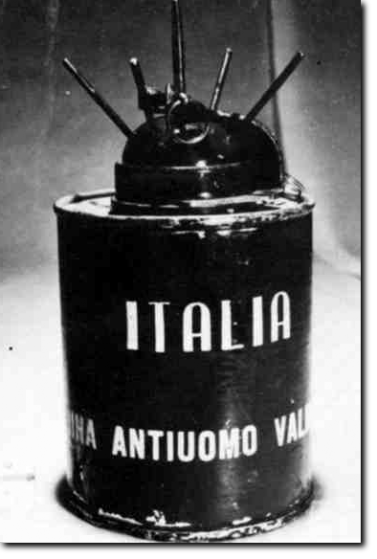

Valmara primo modello
Era dotata di una sicura ad archetto metallico sulla spola

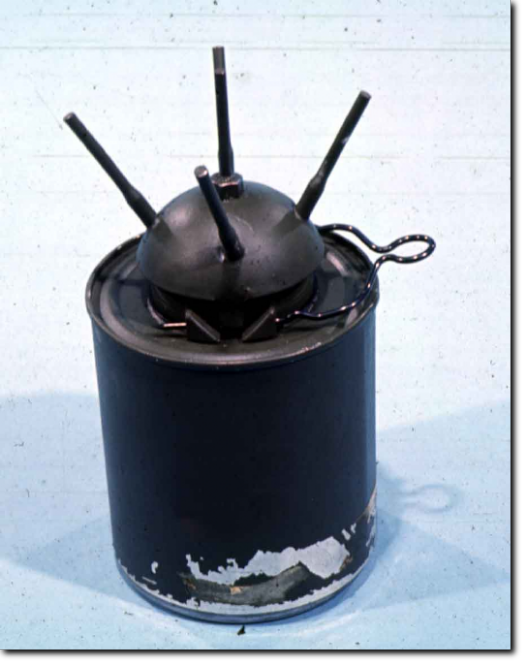

Valmara 59
Evoluzione della Valmara con l' inserimento di una più comoda sicura ad archetto in filo metallico

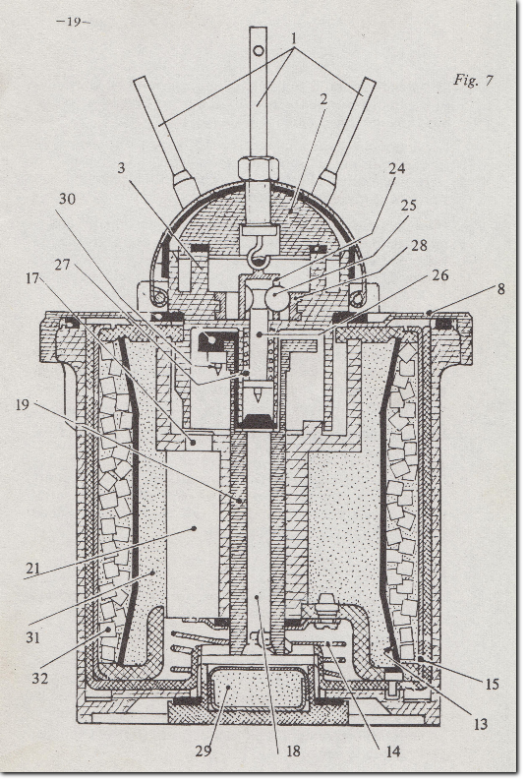

COMPONENTI

1

Steli

2

Cappellotto

3

Corpo accenditore

4

Manicotto porta sferette

5

Sferette di blocaggio

6

Percussore

7

Molla percussore

8

Collare di contrasto

9

Capsula accensione

10

Cilindro con alette

11

Camera di scoppio

12

Corpo eiettabile

13

Carica di lancio (5 gr. polvere nera)

14

15

16

17

18

19

20

21

22

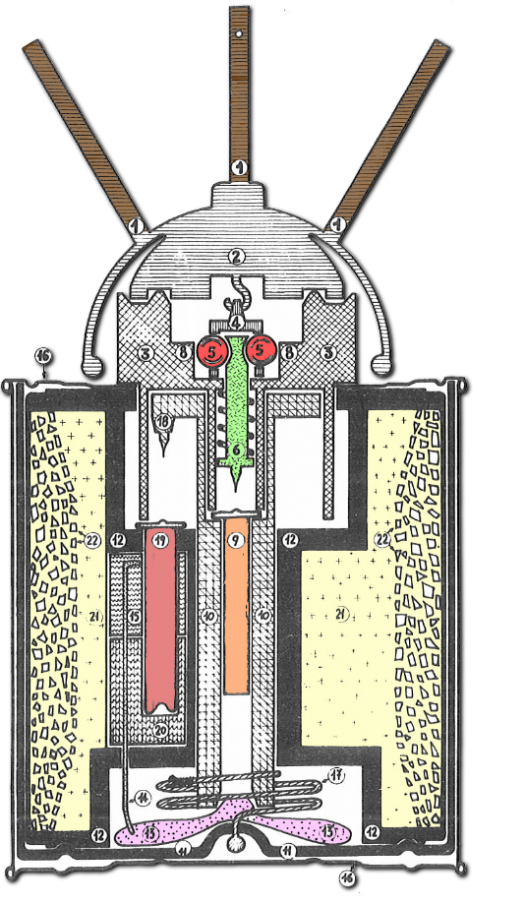

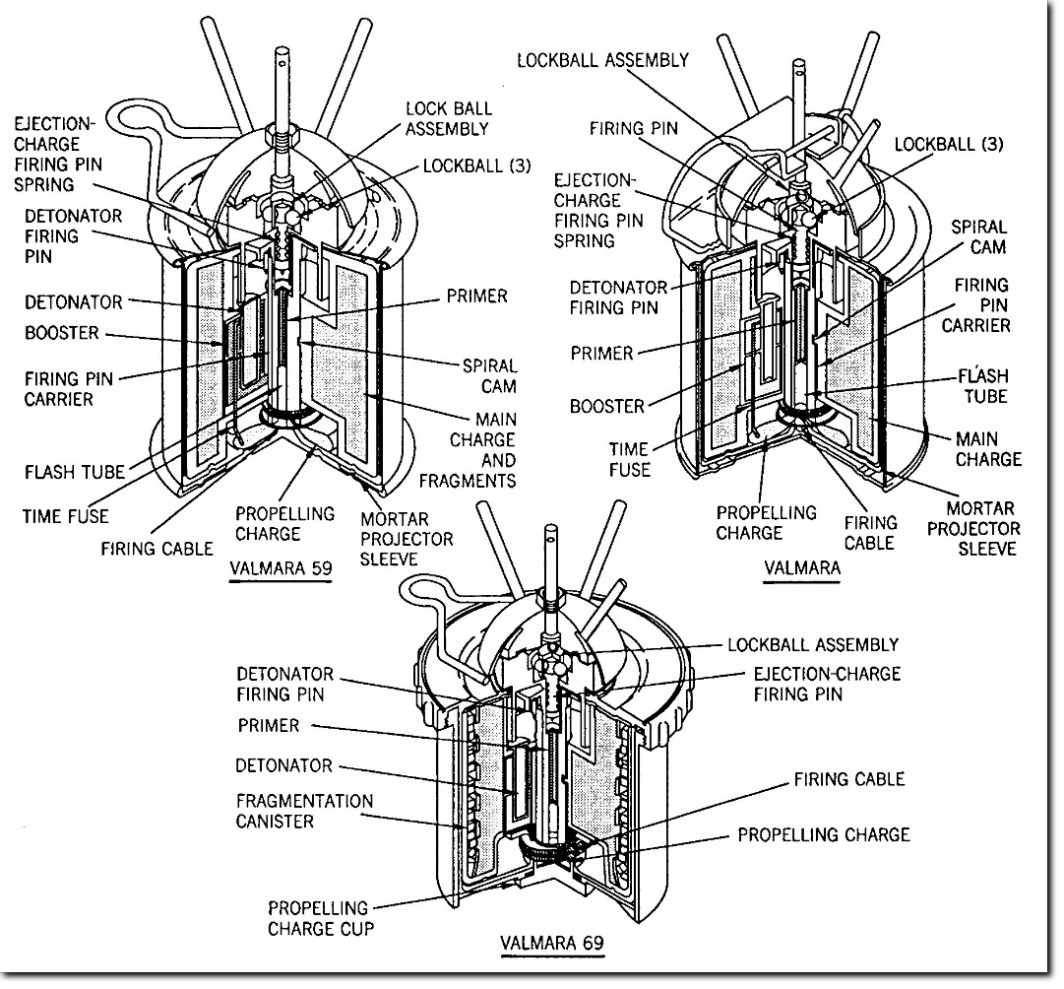

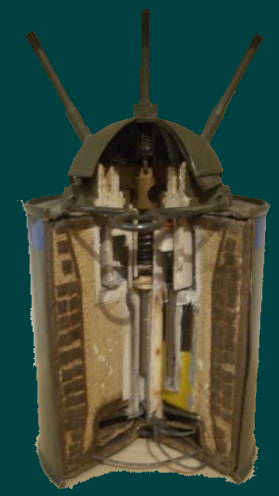

Valmara 59 sezionata

Le informazioni sulla "Valmara 59" sono tratte dal manuale a lato

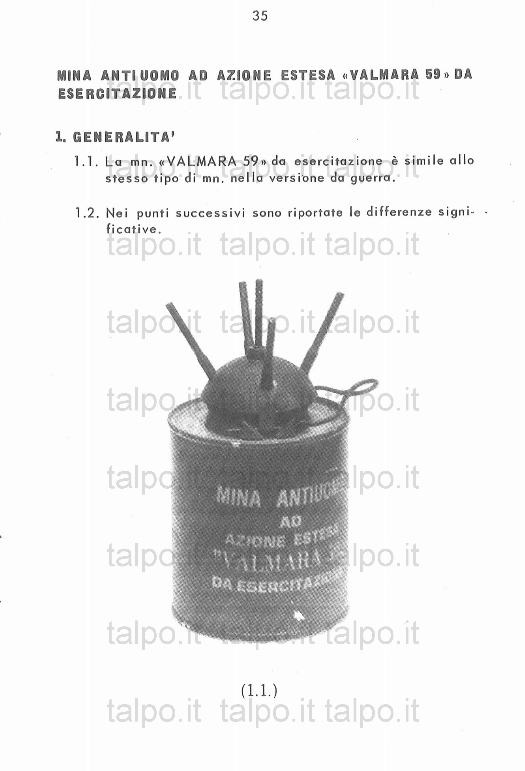

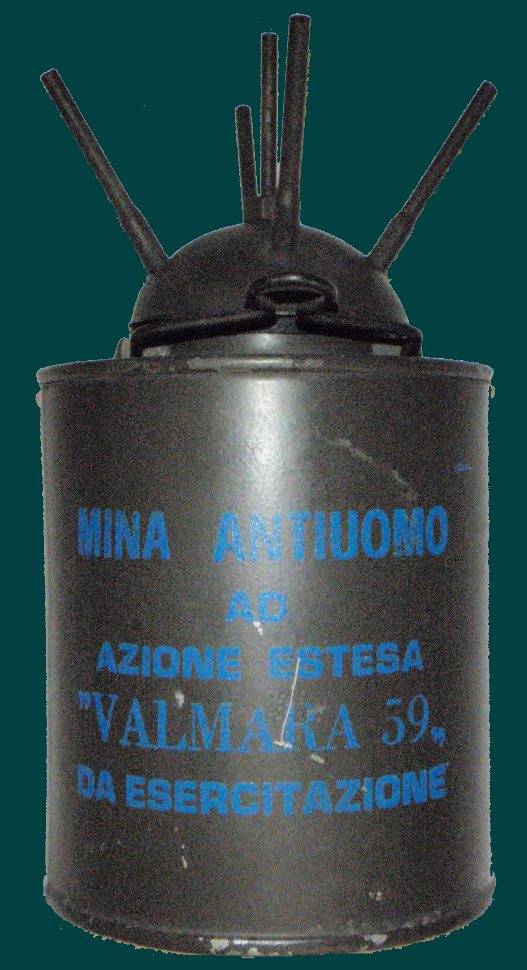

Valmara 59 inerte

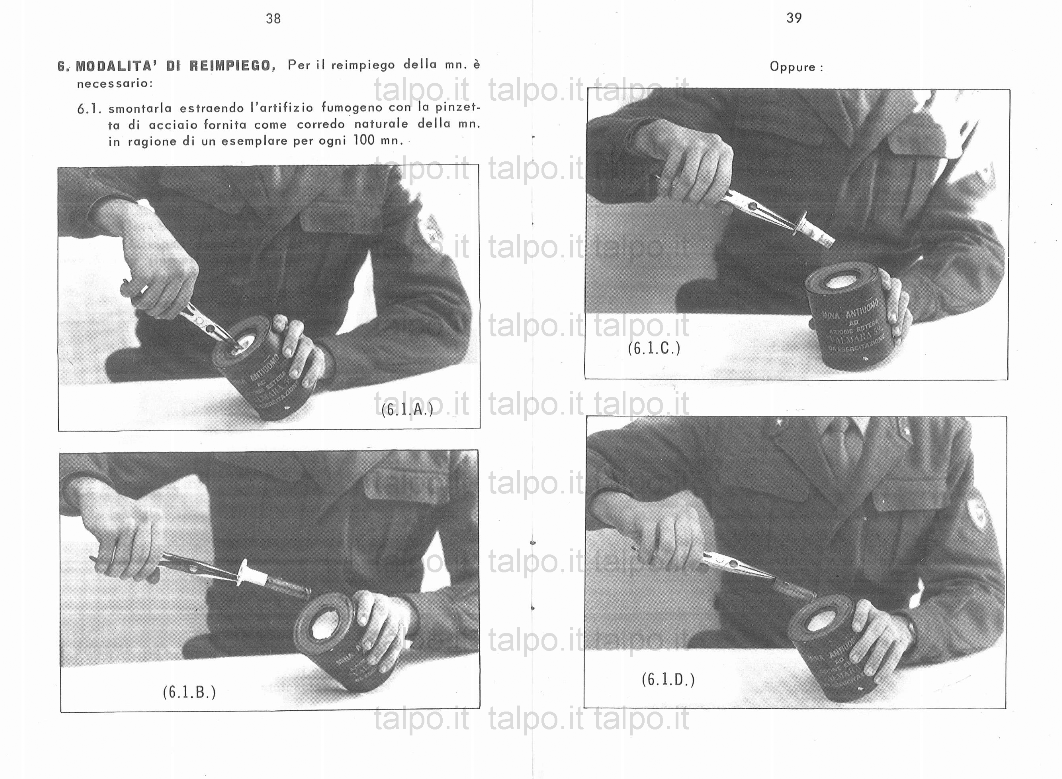

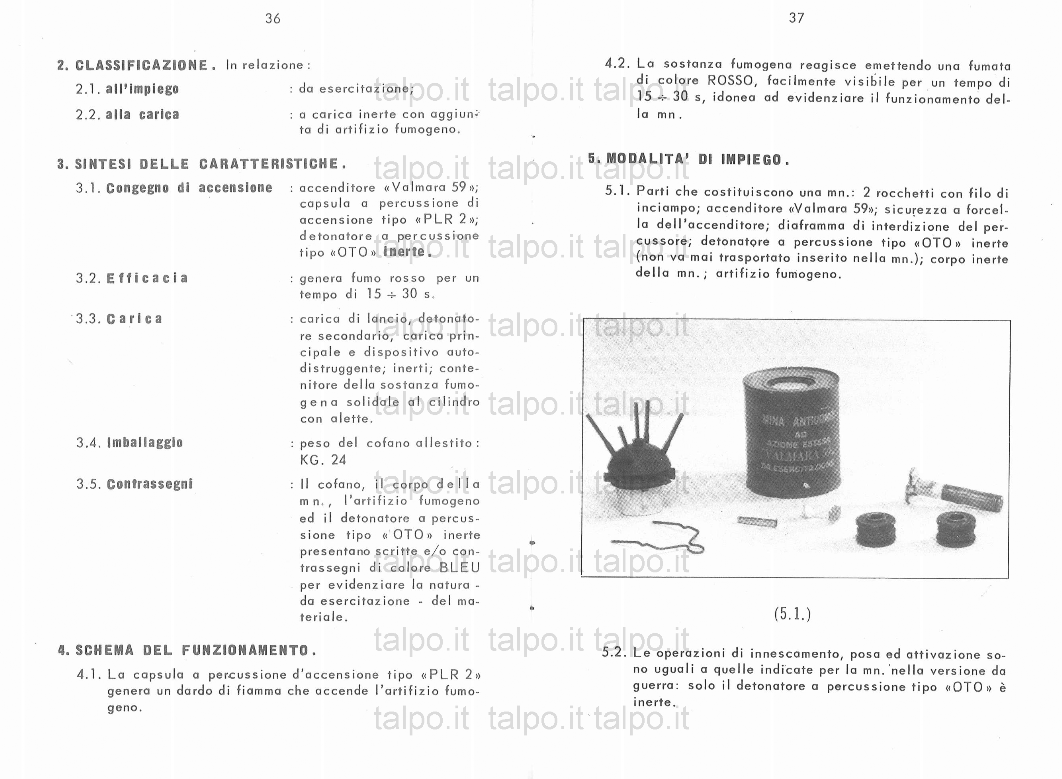

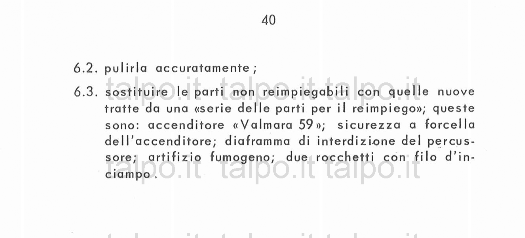

immagine delle istruzioni per la mina da esercitazione.

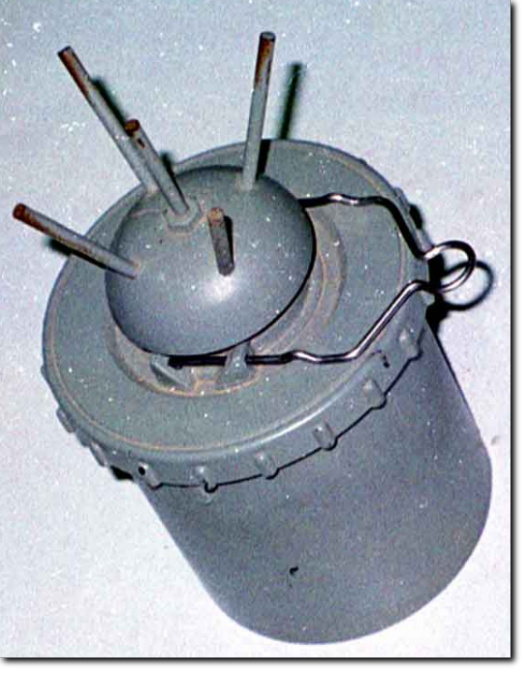

Valmara 69

E' una mina antiuomo ad azione estesa che deriva dalla "Valmara 59".
Rispetto a quest' ultima presenta modifiche che ne migliorano la sicurezza, il maneggio e la manutenzione.

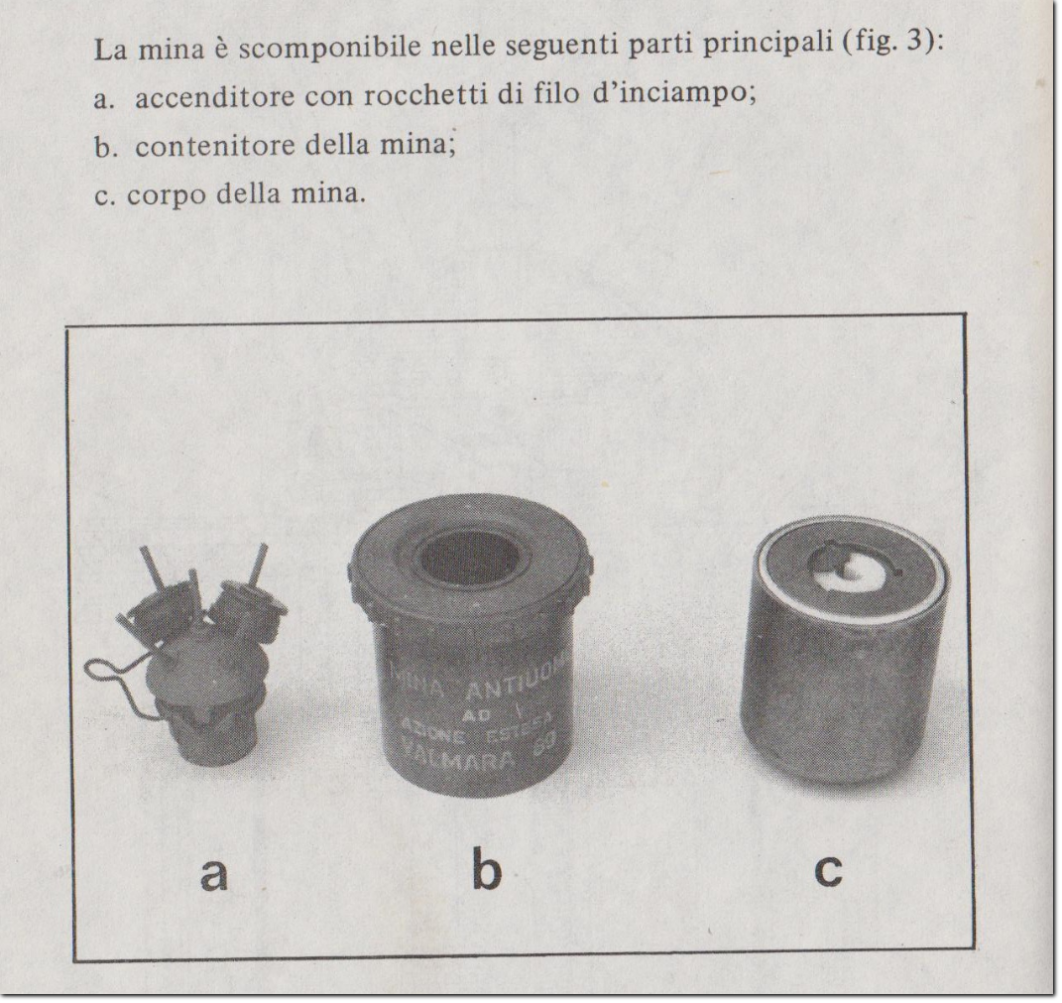

La descrizione della mina è tratta dal suo manuale d' uso

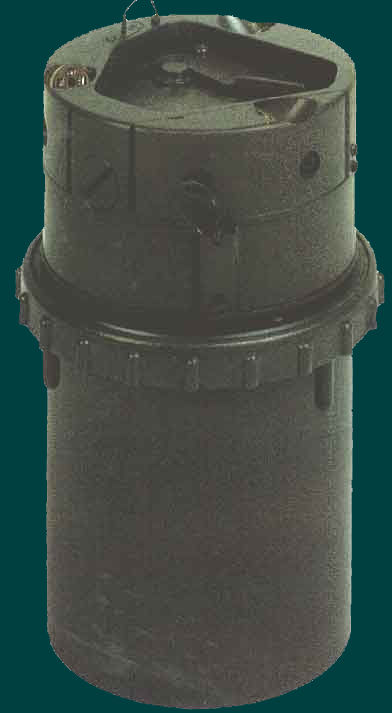

VALMARA elettronica

E' una 69 con una spoletta elettronica, attivabile in vari modi sia meccanici che elettronici.
Il detonatore elettronico può essere programmato con vari ritardi di esplosione in maniera da comporre linee di trappole esplosive.
Incorpora anche un timer di auto neutralizzazione sia esplosiva che passiva con un ritardo fino a 40 giorni.

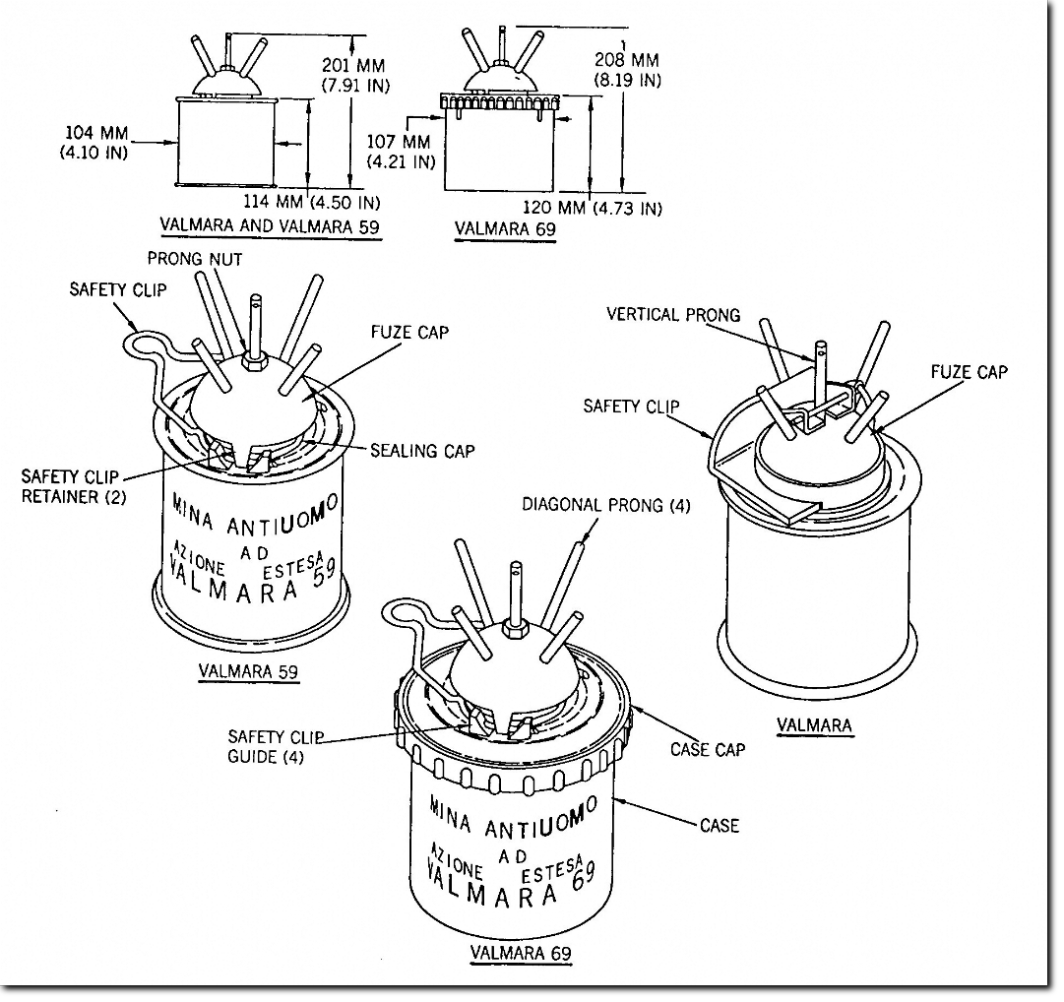

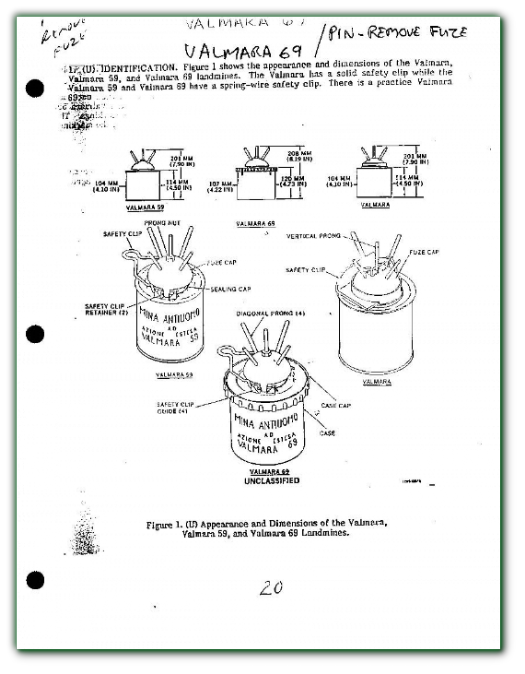

Manuale U.S.A. 1991 sugli ordigni in Kuwait, riporta molte informazioni sulle Valmara
